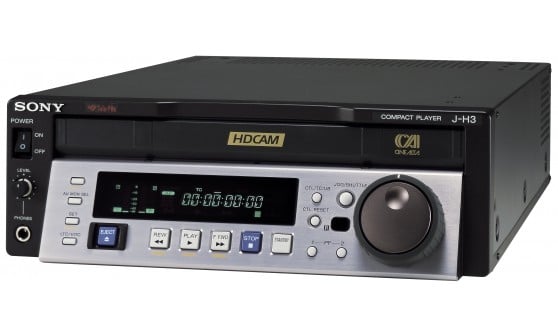

هذه الماكينة هي الأولى في المجموعة التي تعمل على تحسين مرونة نقل كاميرات HDCAM إلى مجموعة كاميراتك على الإنترنت وتقليل تكلفتها بشكل كبير. ويتحقق ذلك من خلال مزيج فريد من مزيج فريد من الحجم الصغير (مثل السلسلة J) مع كل توصيلة مفيدة من SDI المحول لأسفل، والتعريف القياسي التناظري إلى i-Link.
واجهات متعددة
يحتوي J-H3 على مخرج HDSDI بالإضافة إلى موصلات Y Y Pb Pr التناظرية. ويوفر المحول السفلي المدمج مخرجات SDI ومخرجات مركبة SDI، بينما يغذي مخرج الكمبيوتر XGA شاشة كمبيوتر قياسية. يتم توفير الإشارة المحولة لأسفل أيضًا كواجهة i-Link (IEEE 1394) لتغذية DV مع الصوت والرمز الزمني والتحكم عن بُعد في J-H3
واجهة i.Link
(يتطلب لوحة واجهة HKJ-101 الاختيارية i.Link). أصبح التحرير خارج الخط المستند إلى DV معيارًا في الصناعة. ومن أجل سد الفجوة بين أشرطة HDCAM وDV، يمكن تزويد J-H3 بموصل i.Link عن طريق تركيب لوحة واجهة HKJ-101 i.Link الاختيارية.
يمكن توصيل فيديو DV (525/625 حسب إخراج SDTV) والصوت (2 قناة أو 4 قنوات) والرمز الزمني والتحكم في الماكينة بين J-H3 ومحرر غير خطي عبر وصلة IEEE1394 واحدة.
لاحظ أن التحكم الآلي فعال لأغراض التقاط المواد فقط، والتحرير الدقيق للإطار غير مدعوم. التحرير من شريط إلى شريط بين مسجل فيديو خارجي غير مدعوم. تسجيل الأعطال عبر i.Link ممكن.
واجهة شاشة الكمبيوتر القياسية
تحتوي كاميرا J-H3 على مخرج كمبيوتر XGA (من النوع D صغير عادي من 15 دبوسًا من النوع D)، بحيث يمكنك عرض صور RGB بدقة 1024 × 577 بكسل (أي، في وضع مربع الحروف من 1024 × 768 الأصلي) على أي شاشة كمبيوتر أو جهاز عرض تقريبًا. يمكن تركيب علامات الرمز الزمني وعلامات المنطقة الآمنة.
تردد النظام
يدعم J-H3 ترددات 24P و25P (50i) و29.97P (59.94i). يمكن أيضًا إعادة تشغيل الأشرطة الأصلية بدقة 24P بدقة 25P مع تحويل الرمز الزمني والصوت (درجة الصوت أعلى بنسبة 4%). يمكن تركيب كل من الرمز الزمني الأصلي 24P والرمز الزمني المحول 25P على المخرجات. وبالإضافة إلى ذلك، يوجد وضع تشغيل 23.98 PsF مزود بمحرك سحب 3:2 لتوفير إخراج 59.94i (في 1080 و525)
اتصالات المحررين خارج الخط
بالإضافة إلى الواجهات التماثلية والرقمية، يضيف J-H3 أيضًا ميزات ضرورية للتحميل الدقيق للإطار. وتتضمن مدخلات مرجعية (HD وSD) ومخرج رمز زمني LTC وموصل RS-422 للتوصيل بمسجل خارجي أو محرر غير خطي لتطبيقات التشغيل المباشر.
متطلبات الطاقة تيار متردد 100 فولت إلى 240 فولت، 50/60 هرتز
استهلاك الطاقة 60 واط
درجة حرارة التشغيل من 5 درجات مئوية إلى 40 درجة مئوية / 41 درجة فهرنهايت إلى 104 درجة فهرنهايت
درجة حرارة التخزين من -4 درجة فهرنهايت إلى +140 درجة فهرنهايت / -20 درجة مئوية إلى +60 درجة مئوية
الرطوبة 25% إلى 80% (الرطوبة النسبية)
الكتلة 7.5 كجم / 16 رطل و9 أونصات
الأبعاد (العرض × الارتفاع × العمق) *[1]: 307 × 100 × 100 × 397 مم (باستثناء النتوءات) / * [1]: 12 1/8 × 4 × 15 3/4 بوصة (باستثناء النتوءات)
سرعة الشريط HDCAM: 96.7 مم/ثانية (59.94i/29.97PsF)، 80.6 مم/ثانية (50i/25PsF)، 77.4 مم/ثانية (24PsF/23.98PsF)
وقت التسجيل/التشغيل HDCAM
وقت التقديم/التقديم السريع/الترجيع السريع HDCAM 5 دقائق تقريبًا مع شريط الكاسيت BCT-124HDL
نطاق سرعة البحث (وضع النقل المكوكي) HDCAM -21 مرة إلى +21 مرة التشغيل بالسرعة العادية
نطاق سرعة البحث (وضع الهرولة) من -1 وقت إلى +1 وقت تشغيل السرعة العادية
زمن قفل المؤازرة 1 ثانية أو أقل (من وضع الاستعداد)
وقت التحميل/إلغاء التحميل7ثوانٍ أو أقل (كلا الكاسيت L وS)
مزامنة ثلاثية المستوى للإدخال المرجعي، 0.6 فولت في البوصة، 75 Ω، مزامنة سالبة أو سالبة للمزامنة / BNC أسود (x2)، (مع حلقة من خلال)
مخرج HD-SDI BNC (x1) / ( SMPTE 292M بما في ذلك مخرج حرف واحد)
مخرج SD-SDI BNC (x1) / (SMPTE 259M بما في ذلك مخرج حرف واحد)
مقبسالإخراج المركب التناظري المركب (x1) / BNC (x1) / 1.0 فولت في البوصة، 75 Ω / Y: 1.0 فولت في البوصة، مزامنة سالبة، R-Y/B-Y: 0.7 فولت في البوصة، 75 Ω / BNC (x3) لمجموعة واحدة، بما في ذلك حرف واحد خارج
i.LINK Output DV / (الخيار: HKJ-101) IEEE 1394 6 سنون (x1)
موصِّل D3 مخرج EIAJ RC-5237 (x1)
معيار D3 الإخراج EIAJ CP-4120 القياسي EIAJ CP-4120
شاشة XGA (1024 × 768 نقطة)، RGB، 0.7 فولت/مجموعة D-sub 15 سنون (x1)
مخرج الرمز الزمني BNC (x1) / 1.0 فولت في البوصة، 75 Ω
مراقب صوت تناظري XLR من النوع XLR 3 سنون (ذكر)، (x2) / مقبس دبوس (x2) / -10 ديسيبل واط عند حمل 47 كيلو أوم، غير متوازن / +4 ديسيبل واط عند حمل 600 أوم، مقاومة منخفضة، متوازن
سماعات الرأس JM-60 مقبس هاتف ستيريو JM-60 / - ∞ ديسيبو إلى -12 ديسيبو عند حمل 8 Ω، غير متوازن
المدخل عن بُعد RS-422A / D-sub 9 سنون (أنثى) (x1)
RS-232C D-sub 9 سنون (ذكر) (x1)
مدخل تيار متردد (x1)، 100 فولت إلى 240 فولت، 50/60 هرتز
